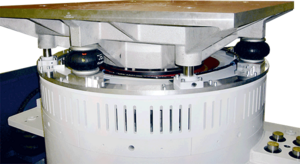

Aufspanntische und Lastplattformen
(800x800 mm), geführt
TIRA Aufspanntische werden aus Magnesium hergestellt und ermöglichen die Erweiterung der Aufspannfläche der Schwingerreger.
Die spezielle Konstruktion der Tische und besondere Regelstrategien ermöglichen eine Prüfung bis zu 2000 Hz (abhängig von der Resonanzfrequenz). Speziell mit Vibrodamp versehene Aufspanntische werden bei Anregungsfrequenzen über 1000 Hz eingesetzt und gewähren eine zusätzliche Dämpfung der Resonanzen.
Erfordert ein Test ein exzentrisches Aufspannen des Prüfobjekts oder höhere Quermomente hat TIRA auch geführte Aufspanntische (bei großen Anlagen auch Lastplattform genannt) im Angebot.
TIRA bietet neben den Standardgrößen auch kundenspezifische Konstruktionen in runder oder quadratischer Ausführung bis 2000 mm Seitenlänge bzw. Durchmesser.
Aufspanntische rund
Typ | Größe (mm) | für Armatur- |
| THR 25-120 | 250 | 120 |
| THR 25-180 | 250 | 180 |
| THR 30-180 | 300 | 180 |
| THR 30-230 | 300 | 230 |
| THR 40-180 | 400 | 180 |
| THR 40-230 | 400 | 230 |
| THR 50-180 | 500 | 180 |
| THR 50-230 | 500 | 230 |
| THR 50-340 | 500 | 340 |
| THR 60-180 | 600 | 180 |
| THR 60-230 | 600 | 230 |
| THR 60-340 | 600 | 340 |
| THR 80-340 | 800 | 340 |
| THR 80-440 | 800 | 440 |
| THR 80-640 | 800 | 640 |
| THR 100-440 | 1000 | 440 |
| THR 100-590 | 1000 | 590 |
| THR 100-640 | 1000 | 640 |
| THR 120-440 | 1200 | 440 |
| THR 120-590 | 1200 | 590 |
| THR 120-840 | 1200 | 840 |
| THR 150-590 | 1500 | 590 |
| THR 150-840 | 1500 | 840 |
Aufspanntische quadratisch
Typ | Größe (mm) | für Armatur- |
| THS 30-120 | 300 x 300 | 120 |
| THS 30-180 | 300 x 300 | 180 |
| THS 40-180 | 400 x 400 | 180 |
| THS 40-230 | 400 x 400 | 230 |
| THS 50-180 | 500 x 500 | 180 |
| THS 50-230 | 500 x 500 | 230 |
| THS 50-340 | 500 x 500 | 340 |
| THS 60-180 | 600 x 600 | 180 |
| THS 60-230 | 600 x 600 | 230 |
| THS 60-340 | 600 x 600 | 340 |
| THS 60-440 | 600 x 600 | 440 |
| THS 80-340 | 800 x 800 | 340 |
| THS 80-440 | 800 x 800 | 440 |
| THS 80-640 | 800 x 800 | 640 |
| THS 100-440 | 1000 x 1000 | 440 |
| THS 100-590 | 1000 x 1000 | 590 |
| THS 100-640 | 1000 x 1000 | 640 |
| THS 120-440 | 1200 x 1200 | 440 |
| THS 120-590 | 1200 x 1200 | 590 |
| THS 120-840 | 1200 x 1200 | 840 |
| THS 150-440 | 1500 x 1500 | 4 40 |
| THS 150-590 | 1500 x 1500 | 590 |
| THS 150-840 | 1500 x 1500 | 840 |
Aufspannvorrichtungen
Zur Durchführung mehrachsiger Prüfungen bietet TIRA neben Standardaufspannvorrichtungen auch kundenspezifische T- oder L-Aufspannvorrichtungen und Würfel an. Die spezielle Konstruktion der Aufspannvorrichtungen ermöglicht eine Prüfung bis zu 2000 Hz.
L-Aufspannvorrichtungen
Typ | Größe (mm) |
| Fix-L 20 | 200 x 200 |
| Fix-L 26 | 260 x 260 |
| Fix-L 30 | 300 x 300 |
| Fix-L 40 | 400 x 400 |
T-Aufspannvorrichtungen
Typ | Größe (mm) |
| Fix-T 20 | 200 x 200 |
| Fix-T 26 | 260 x 260 |
| Fix-T 30 | 300 x 300 |
| Fix-T 40 | 400 x 400 |
Würfel-Aufspannvorrichtungen
Typ | Größe (mm) |
| Fix-C 20 | 200 x 200 |
| Fix-C 26 | 260 x 260 |
| Fix-C 30 | 300 x 300 |
| Fix-C 40 | 400 x 400 |
